RFLink-ESP stap 2 Receiver OK

1 August, 2018

17:53

Huidige Status, 2-aug-2018

Changes

• In config_01.c, comment:   //#define PLUGIN_048              // Oregon V1/2/3.
• Vanuit R35, plugin_062 overgehaald (Chuang QIAchip devices
• Enkel de receiver plugins aanroepen die we nodig hebben en in de door ons gewenste volgorde  (gaat nu vrij clumsy, moet een keer netter gemaakt worden)
• Ipv spoelantenne, draad van 17.3 cm gebruikt
• Of protocol 62 Chuang correct detecteert voor Domoticz is nog niet duidelijk
• Betere receiver besteld:  Rx6b
• Of protocol 62 Chuang correct detecteert voor Domoticz is nog niet duidelijk. Ook lijkt deze soms nog wat onbetrowubaar (mist signalen)

Vorige Status 1-aug-2018

Na de volgende wijigingen te hebben aangebracht in R29, werkt het ontvangen van KAKU signalen, op een ESP32 met een zeer primitieve 433 MHz receiver. een beetje.

• In FFLink het juiste pad gezet
• In RawSignal  (*portInputRegister(Fport) & Fbit)  vervangen door digitalRead(PIN_RF_RX_DATA)
• In RawSignal RawCodeLength=1; vervangen door RawCodeLength=0;
• In RawSignal  const unsigned long LoopsPerMilli=345;  gewijzigd in 1500

**************************************************************

Probably we need a better receiver.

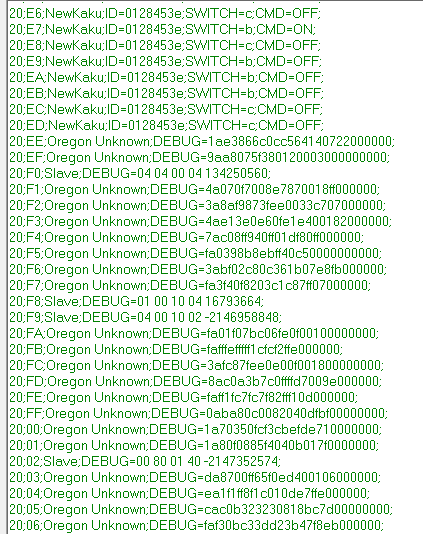

If we let it run for a couple of hours, we'll see this on the serial port:

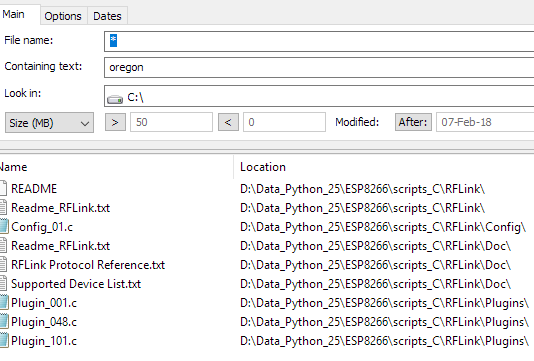

And if we look where that might be coming from, what's so special about Oregon

The messages come from plugin 48 and 101 (which works together). Because we don't need these, we'll remove both and see what's happening

Dat scheelt al een hele hoop, de schakelaars worden nu ook beter herkend

KAKU keuken

20;4D;NewKaku;ID=0128453e;SWITCH=b;CMD=ON;

20;4E;NewKaku;ID=0128453e;SWITCH=b;CMD=OFF;

20;4F;NewKaku;ID=0128453e;SWITCH=c;CMD=ON;

20;50;NewKaku;ID=0128453e;SWITCH=c;CMD=OFF;

QIA remote

20;51;Eurodomest;ID=0ffa20;SWITCH=07;CMD=ALLOFF;

20;52;Eurodomest;ID=0ffa20;SWITCH=06;CMD=ALLON;

20;53;Eurodomest;ID=0ffa20;SWITCH=05;CMD=ALLON;

20;54;X10;ID=a207;SWITCH=ff;CMD=ON;

Laatste blijft een vreemde

Nu is het even de vraag, wat we eerst moeten doen,

Receiver plugins verwijderen

     of

Detectie stabieler maken

    ????

Eerst maar eens kijken of die Eurodomest klopt met wat ik weet over de qiachip.

From Plugin_005,c

 * Technical information:

 *

 * 0111 00011011 00011111 000 0

 * AAAA AAAAAAAA AAAAAAAA BBB C

 *

 * A = ID (20 bits)

 * B = UnitCode (3 bits)

 * C = switch code (ON/OFF) (1 bit)

 *

 * 20;2A;DEBUG;Pulses=50;Pulses(uSec)= 900,200,825,200,225,825,200,825,800,200,200,825,200,825,825,200,225,825,800,200,800,225,225,825,800,225,200,825,225,825,800,225,225,825,800,225,200,825,200,825,225,825,225,825,225,825,800,200,200;

 * 20;9D;DEBUG;Pulses=50;Pulses(uSec)=1250,200,750,175,200,750,200,750,750,200,200,750,200,750,750,200,200,750,750,200,750,200,200,750,750,200,200,750,200,750,750,200,200,750,750,200,200,750,200,750,750,200,750,200,750,200,750,200,200;

Toch even kijken naar nieuwere versie R35

• Qiachip wordt beter herkend en aan de goed firma gekoppeld chuang, nieuwe plugin 062
• KAKU doet het niet meeer
• Decoding is hetzelfde, maar blijkbaar is er een fout in plugin 004 geslopen.

RFLink_35

20;29;DEBUG;Pulses=132;Pulses(uSec)=840,6840,870,510,870,3210,870,3180,870,540,870,510,870,3240,840,540,840,3240,840,3210,870,540,840,540,870,3210,840,3210,840,540,870,540,840,3240,840,570,810,3270,840,540,840,3240,840,540,810,3240,840,3210,840,570,840,540,840,3240,840,540,840,3240,810,570,840,3240,810,3240,840,600,810,570,840,3240,840,3240,840,570,840,570,810,3240,840,570,810,3270,840,3210,810,570,840,3240,810,570,840,3210,840,600,810,3210,840,630,810,3240,840,600,810,570,840,3240,810,570,810,3270,810,570,810,3240,840,3240,810,570,810,570,810,3240,810,3240,810,600,810,570,810,3240,810,6990;

RFLink

20;B3;DEBUG;Pulses=132;Pulses(uSec)=840,6840,870,510,870,3210,840,3180,870,540,840,540,870,3210,840,540,840,3210,840,3210,870,540,840,540,840,3210,840,3210,840,570,870,540,840,3270,840,540,840,3240,840,540,840,3270,840,540,840,3240,840,3210,840,570,810,570,840,3240,840,540,840,3240,810,570,840,3240,840,3240,840,600,840,570,840,3240,840,3240,810,570,840,570,810,3270,810,570,810,3270,810,3210,840,600,840,3210,840,600,810,3210,840,600,810,3240,840,630,810,3240,840,570,810,570,810,3240,840,570,810,3240,810,570,810,3240,810,3240,810,600,810,570,810,3270,810,3240,810,600,810,540,840,3240,810,6990;

Conclusie we blijven R29 gebruiken, maar halen wel plugin_062 uit R35 Chuang, QIAchip devices.

Of protocol 62 Chuang correct detecteert voor Domoticz is nog niet duidelijk. Ook lijkt deze soms nog wat onbetrowubaar (mist signalen)
